Der Subwoofer.
Das akustische Fundament deiner Anlage.
Warum überzeugen viele Setups nicht ?
- Dröhnender Bass statt Tiefgang
- Pegel ohne Kontrolle
- Schlechter Übergang zum Frontsystem
- Falsch dimensionierte Komponenten
So kann ein Setup aussehen
OEM+ Endstufenfach mit Erweitbarkeit
Subwoofer-Endstufe
Kabelkit

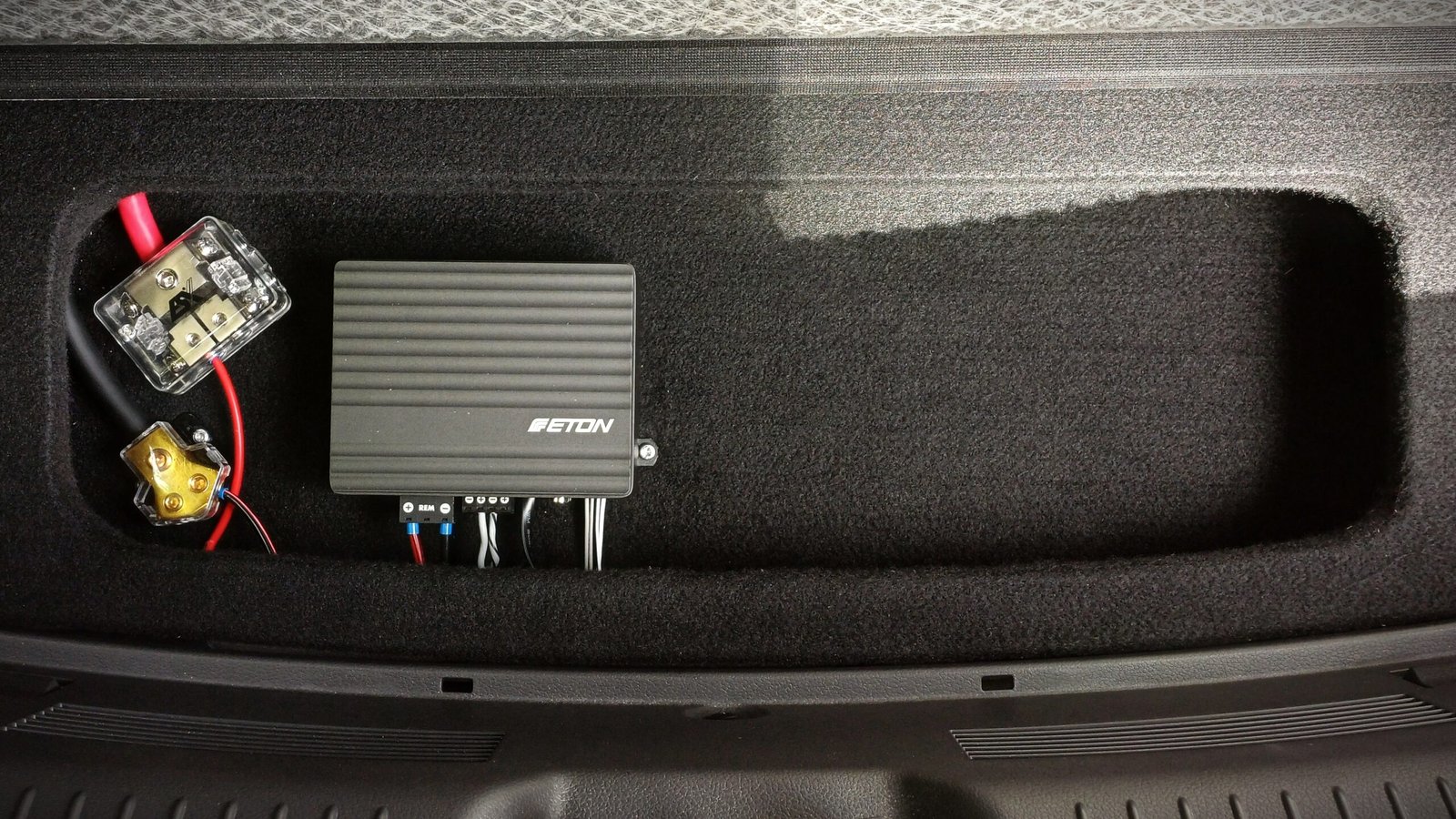

Ein kompaktes Endstufenfach mit Fokus auf Alltagstauglichkeit. Es ersetzt ein Kunststoff-Ablagefach unter dem Ladeboden. Eine ETON PA1 Endstufe versorgt den Subwoofer, der sich im Kofferraum befindet. Der verbliebene Platz wird eine PA2 für das Frontsystem beherbergen.
Endstufen-Setup mit 1 & 2-Kanal
4-Kanal-Endstufe
Das brauchst du wirklich

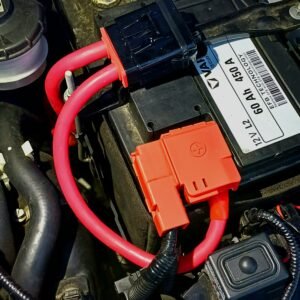

Stromversorgung
Jede Endstufe, egal wie leistungsfähig, benötigt eine Stromversorgung in der richtigen Größe. Zu dünne Kabel sorgen dafür, dass an der Endstufe weniger Spannung ankommt und im schlimsmten Fall Anschaltungen oder Störungen.
Berechne aus der Stromaufnahme deiner Endstufe den geforderten Kabelquerschnitt mit dem Kabel-Tool. Plane auch ein, dass du ggf. eine zweite Endstufe für das Frontsystem brauchst.
Sieh dir dazu unsere Empfehlung an!

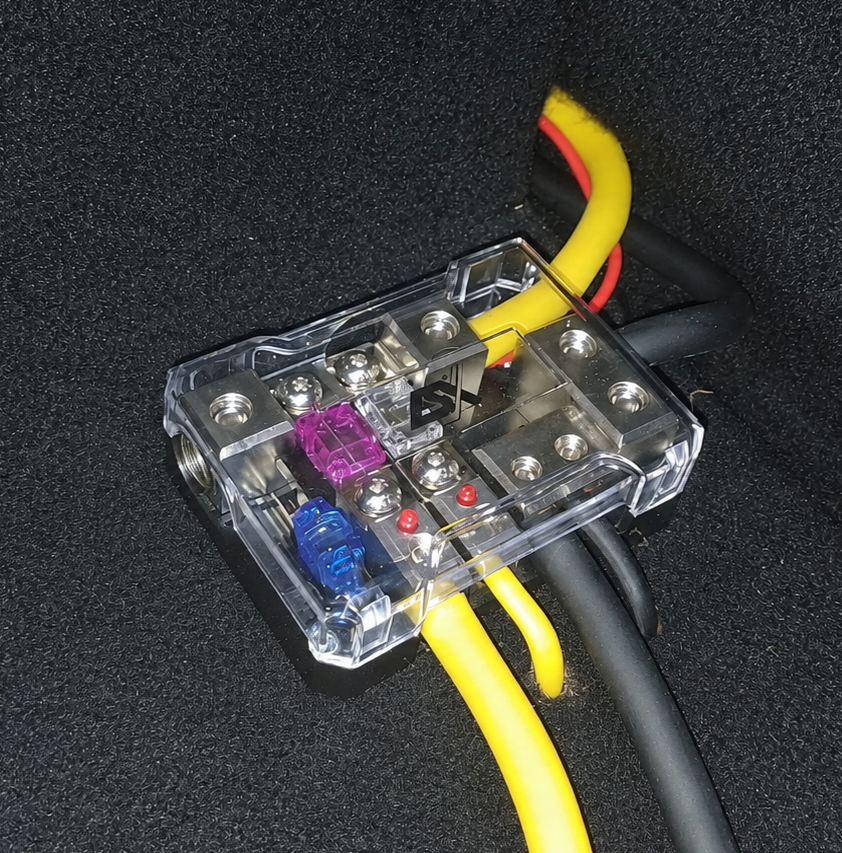

Sicherungsverteiler
Die meisten Endstufen haben keine Stromkabel-Terminals für 20 oder 35qmm Querschnitt. Eine Reduzierung im Querschnitt macht eine Absicherung des dünneren Kabels nötig. Ein Sicherungsverteiler verbindet beides. Er nimmt das Stromkabel von der Batterie kommend auf und verteilt es über je eine Sicherung an zwei Ausgänge, mit denen die Endstufen verbunden werden. Was viele vergessen, ist auch eine 2-fach Masseverbindung. Hier integriert.
Diesen hier verbauen wir in unseren Kundenfahrzeugen.

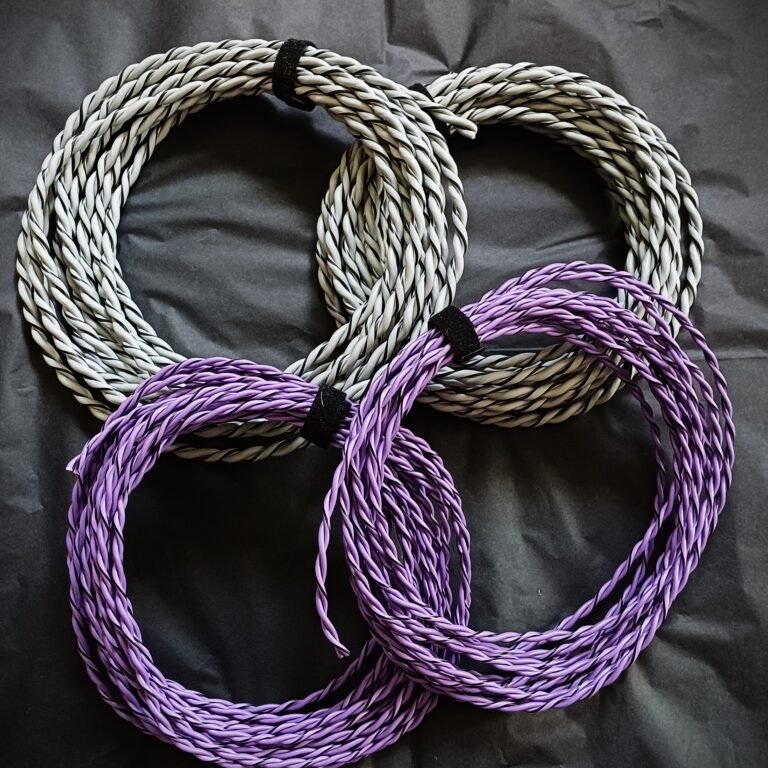

Kabelkit
Was soll ich sagen. Baumarkt taugt halt nicht. Bei modernen Endstufen entstehen Störgeräusche und der Radioempfang leidet. Um das zu vermeiden, sollten die Kabel verdrillt sein.
Viele günstige Kabelsets sparen am Kupferanteil oder an der Schirmung.
Damit du die Komponenten nicht einzeln zusammensuchen musst, haben wir daraus ein vollständiges Kabelkit zusammengestellt.

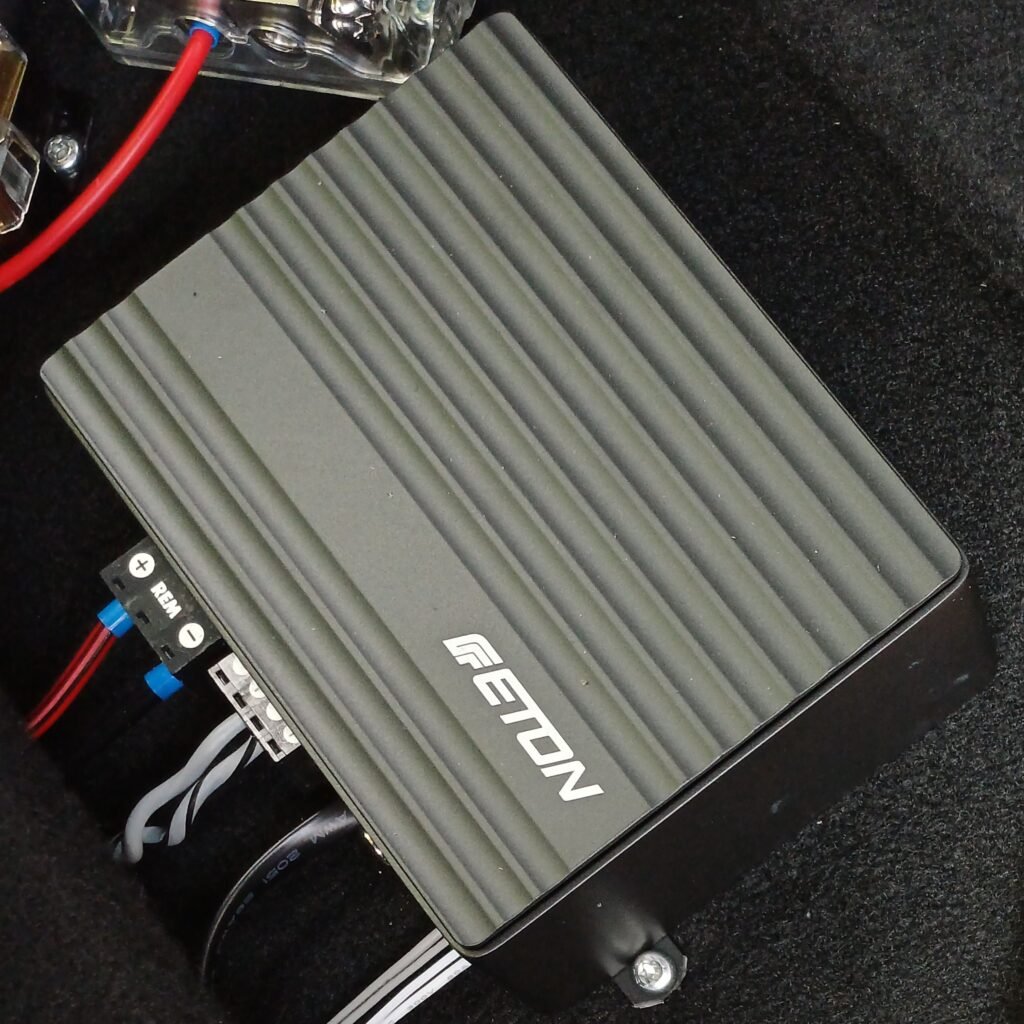

Endstufe
Subwoofer sind hungrig. Das Eingangssignal vom Werksradio oder über RCA-Kabel eines Zubehörradios wird darin verstärkt und versorgt den Subwoofer. High-Low-Adapter brauchst du nicht mehr, die Zeiten sind vorbei. Die Frequenz unterhalb derer der Subwoofer spielen soll stellst du dort auch ein. Orientiere dich bei den Leistungsangaben an der RMS-Leistung der Endstufe. Achte dabei aber unbedingt auf die Impedanz!
Um (erstmal) nur einen Subwoofer zu ergänzen, empfehle ich dir diese Endstufe.

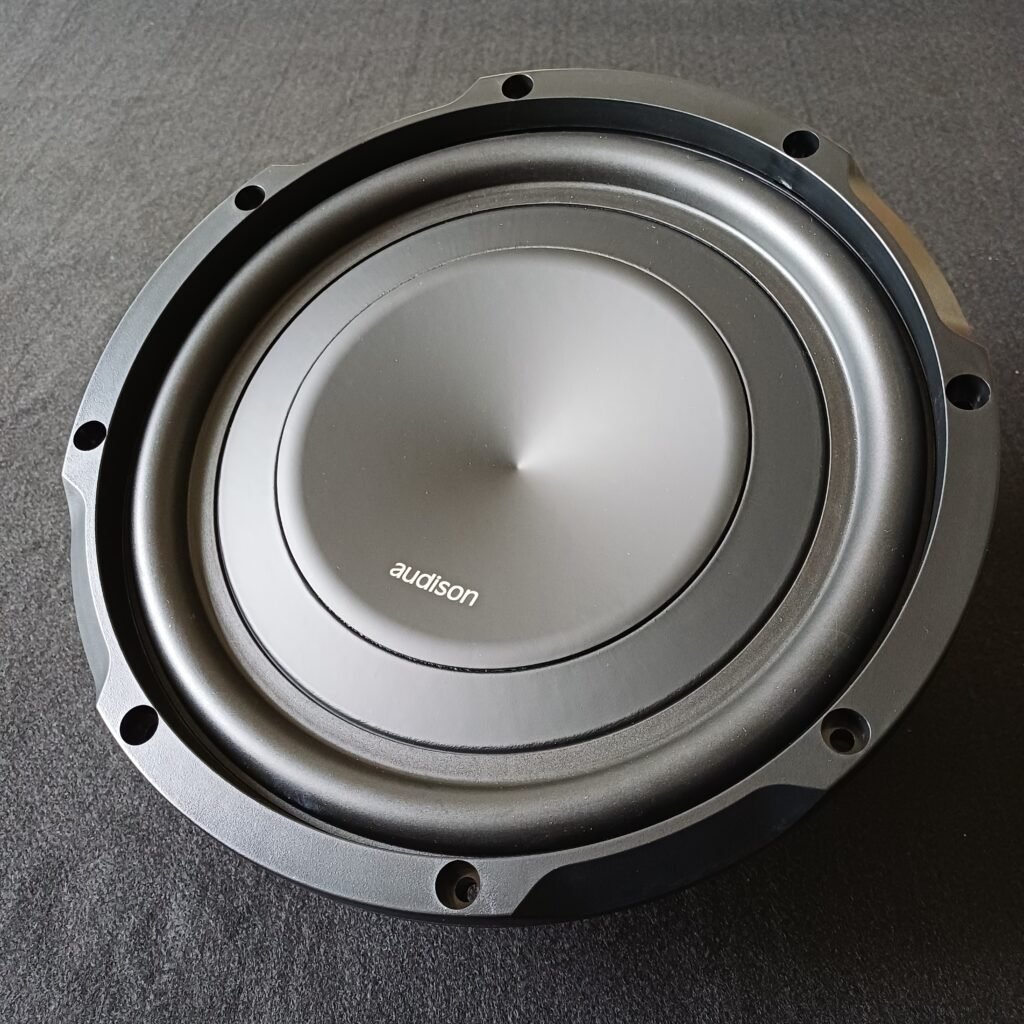

Subwoofer
Der Subwoofer übernimmt die tiefsten Frequenzen im System und sorgt für den Bass, den Türlautsprecher allein meist nicht wiedergeben können.
Häufig kommen 20 cm, 25 cm oder 30 cm Chassis zum Einsatz. Welche Größe sinnvoll ist, hängt von Platzangebot, Zielsetzung und dem verfügbaren Gehäusevolumen ab.
Ein größerer Subwoofer bedeutet nicht automatisch mehr Tiefbass. Entscheidend ist immer das Zusammenspiel aus Chassis, Gehäuse und Einbauort.
Subwoofer-Gehäuse
Das Gehäuse ist weit mehr als nur eine Holzkiste für den Subwoofer. Es bestimmt maßgeblich, wie der Treiber später klingt und arbeitet.
Volumen, Gehäuseart und Abstimmung beeinflussen Tiefgang, Pegel, Präzision und Belastbarkeit. Selbst hochwertige Subwoofer können in einem ungeeigneten Gehäuse ihr Potenzial nicht entfalten.
Bewährte Subwoofer-Bauvorschläge findest du hier.
Wenn du verstehen möchtest, wie man Gehäuse simuliert, baut sowie die Elektrik sauber aufbaut, findest du weiter unten Kursangebote.
Deine Subwoofer-Checkliste
Nicht jeder benötigt sofort einen Kurs, eine Simulation oder einen Bauvorschlag.
Diese Checkliste hilft dir dabei, deinen aktuellen Stand einzuschätzen und offene Punkte zu identifizieren.
Du möchtest nicht bei null anfangen?
Viele Kombinationen aus Chassis und Gehäuse funktionieren bereits hervorragend. In den Bauvorschlägen findest du erprobte Gehäusekonzepte mit klaren Abmessungen und Unterlagen für den Nachbau.
Du möchtest verstehen, warum?
Wenn du nachvollziehen möchtest, warum bestimmte Gehäuse funktionieren, wie Chassis ausgewählt werden oder wie ein komplettes System aufgebaut wird, findest du die passenden Inhalte im Lernbereich.
Egal ob Bauvorschlag, Kurs oder individuelle Lösung:
Je besser die Grundlagen, desto einfacher werden deine zukünftigen Entscheidungen; und das Ergebnis.
